Dimensioni principali d una barca e Coefficienti

Dimensioni principali d una barca


LFT-Lunghezza Fuori Tutto (LOA) Lunghezza totale dello scafo (escluse eventuali sporgenze come bompresso,delfiniera, plancetta di poppa ecc)
Lunghezza al Galleggiamento (LWL) Lunghezza misurata tra le intersezioni della ruota di prua e del dritto di poppa con il piano di galleggiamento in considerazione ( in genere DWL)
Larghezza Max (B max) Massima dimensione trasversale dello scafo
Larghezza al Galleggiamento (BWL) Massima larghezza in corrispondenza del galleggiamento considerato
Larghezza di Coperta (BP) Massima larghezza misurata alla retta del baglio
Altezza di Costruzione (D) Distanza verticale tra la L.C. (Linea di Costruzione) e la retta del baglio misurata sulla sezione maestra ( Si riferisce al Canoe Body cioé al corpo senza le eventuali appendici)
Immersione (T) Distanza verticale tra la L.C. ed il piano di galleggiamento in considrazione( in genere DWL)
Pescaggio (T max) Distanza verticale tra il punto più basso dello scafo (es.pinna, timone, elica ecc) ed il piano di galleggiamento in considerazione
Bordo Libero (BL) Distanza verticale tra il piano di galleggiamento (DWL) e l’intersezione tra le superfici esterne del fasciame del fianco e di quello di coperta (nel caso di coperta raccordata con il finaco l’intersezione è fittizia)
Area di Galleggiamento (AWL) Area della superficie totale della carena al di sotto del piano di galleggiamento in considerazione
Volume di Carena  (V) Volume racchiuso dalla carena al di sotto del piano di galleggiamento in considerazione – Il simbolo di solito è un delta rovesciato.Usiamo la lettera V in mancanza del simbolo specifico
Area Sezione Maestra (AX) Area della superficie racchiusa dalla sezione trasversale, in corrispondenza  della sezione maestra e la traccia del pano di galleggiamento in considerazione

COEFFICIENTI ADIMENSIONALI





COEFFICIENTE DI BLOCCO (o DI FINEZZA TOTALE) Cb

C= ______V_____

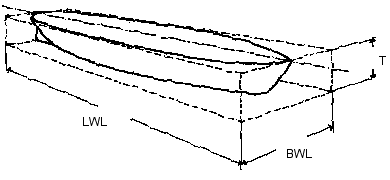

         LWL*BWL*TQuesto coefficiente si ottiene dalla relazione tra il volume di Carena e il parallepipedo circoscritto alla carena stessa delimitato dalla LWL  BWL e T





Coefficiente del piano di galleggiamento Cw

  Cw =  _____AWP __
               LWL * BWLQuesto coefficiente si ottiene dalla relazione tra l’area del piano di galleggiamento e l’area del rettangolo ad essa circoscritto i cui lati sono LWL e BWL


Coefficiente Prispatico o Longitudinale Cp

Cp = _____V_____
               AX * LWL
Si ottiene dalla relazione tra il Volume di Carena V per il volume che risulta moltiplicando l’area immersa della sezione Maestra AX per la lunghezza del galleggiamento corrispondente LWL

Coefficiente Sezione Maestra  Cx

Cx= ___AX____
           BWL *TIl Cx è dato dal rapporto tra l’area immersa della sezione maestra e l’area del rettangolo ad essa circoscritto
